Wkładki topikowe ogólnego zastosowania




Typ: NH
Charakterystyka: gG (dawniej gL)
Selektywność: wkładki na 400 i 500V AC
w sieci 400V AC - 1:1,25, pozostałe 1:1,45
Prąd znamionowy: 2-1600A
Napięcie znamionowe: 400, 500 i 690V AC oraz 220/440V DC (można stosować do 110% Un)
Zwarciowa zdolność wyłączania:
400V AC - 100kA, 500V AC - 120kA,
690V AC - 80kA; 220/440V DC - 25kA
Wielkości, wymiary: NH 000, 00, 0, 1, 2, 3, 4, 4a
Wg normy: IEC 60269-1, VDE 0636/21
Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości Cd i Pb
Zastosowanie: do ochrony kabli, przewodów, oświetlenia, urządzeń
Uwagi: wiele wersji - uchwyty izolowane i nieizolowane; wskaźniki zadziałania: u góry, z przodu,
2 wskaźniki u góry i z przodu, z wybijakiem u dołu; wykonanie odporne na korozję.
W ofercie znajduje się wiele innych typów - prosimy o zapytania.
Producent: JEAN MÜLLER, FERRAZ

Do pobrania
Wkładki topikowe NH 400V gG JEAN MÜLLER PDF, 6 stron, 390 KB
Wkładki topikowe NH 500V gG JEAN MÜLLER PDF, 7 stron, 490 KB
Wkładki topikowe NH 500V gG z wybijakiem JEAN MÜLLER PDF. 7 stron, 515 KB
Wkładki topikowe NH 690V gG JEAN MÜLLER PDF, 7 stron, 515 KB
Wkładki topikowe NH 690V gG z wybijakiem JEAN MÜLLER PDF, 6 stron, 520 KB
Wkładki topikowe NH 500V gG MERSEN PDF, 4 strony, 3280 KB
Wkładki topikowe NH 500V gG MERSEN (język angielski) PDF, 5 stron, 1000 KB
Wkładki topikowe NH 690V AC MERSEN PDF, 4 strony, 2790 KB
Wkładki topikowe NH 690V AC MRESEN (język angielski) PDF, 5 stron, 967 KB
Wkładki topikowe NH 400V, 500V, 690V gG FERRAZ JEAN MÜLLER PDF, 9 stron, 1300 KB

Więcej informacji o wkładkach topikowych NH gG na stronie JEAN MUELLER POLSKA







Typ: NH
Charakterystyka: aM
Prąd znamionowy: 2-1250A
Napięcie znamionowe: 500 i 690V AC
Zwarciowa zdolność wyłączania: 500V AC - 120kA, 690V AC - 80kA
Wielkości, wymiary: NH 000, 00, 0, 1, 2, 3, 4a
Wg normy: IEC 60269-1, VDE 0636
Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości Cd i Pb
Zastosowanie: do ochrony silników
Uwagi: wiele wersji - uchwyty izolowane i nieizolowane; wskaźniki zadziałania:
u góry, z wybijakiem u dołu. Pakowane po 3 sztuki.
Producent: JEAN MÜLLER, FERRAZ

Do pobrania
Wkładki topikowe NH 500V aM JEAN MÜLLER PDF, 5 stron, 340 KB
Wkładki topikowe NH 690V aM JEAN MÜLLER PDF, 4 strony, 300 KB
Wkładki topikowe NH 500V aM MERSEN PDF, 3 strony, 2700 KB
Wkładki topikowe NH 500V aM MERSEN (język angielski) PDF, 4 strony, 938 KB
Wkładki topikowe NH 690V aM MERSEN PDF, 4 strony, 2390 KB
Wkładki topikowe NH 690V aM MERSEN (język angielski) PDF, 5 stron, 824 KB

Więcej informacji o wkładkach topikowych NH aM na stronie JEAN MUELLER POLSKA







Typ: NH
Charakterystyka: gTr
Prąd znamionowy: 72-1443A (do transformatorów 50-1000kVA)
Napięcie znamionowe: 400V AC
Zwarciowa zdolność wyłączania: 100kA
Wielkości, wymiary: NH 2, 3, 4, 4a
Wg normy: IEC 60269-1, VDE 0636 część 2011
Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości Cd i Pb
Zastosowanie: do ochrony transformatorów
Uwagi: wiele wersji - uchwyty izolowane i nieizolowane; wskaźniki zadziałania: u góry, z przodu.
Zadziałanie - przy 1,3xIn > 10h, przy 1,5xIn < 2h
Producent: JEAN MÜLLER

Do pobrania
Wkładki topikowe NH 400V gTr JEAN MÜLLER PDF, 4 strony, 260 KB

Więcej informacji o wkładkach topikowych NH gTr na stronie JEAN MUELLER POLSKA

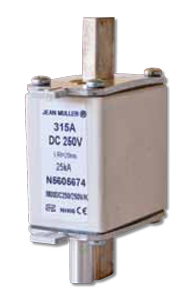

Typ: NH DC
Charakterystyka: na prąd stały DC
Prąd znamionowy: od 20 do 800A
Napięcie znamionowe: 80, 250, 440 DC
Zwarciowa zdolność wyłączania: 25-50kA
Wielkości, wymiary: NH 000, 00, 1C, 1
Wg normy: IEC EN 60269, VDE 0636
Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości Cd i Pb
Zastosowanie:w telekomunikacji, do różnych obwodów prądu stałego
Uwagi: uchwyty nieizolowane
Producent: JEAN MÜLLER

Do pobrania
Wkładki topikowe NH DC 80V JEAN MÜLLER PDF, 3 strony, 256 KB
Wkładki topikowe NH DC 250V JEAN MÜLLER PDF, 4 strony, 280 KB
Wkładki topikowe NH DC 440V JEAN MÜLLER PDF, 4 strony, 253 KB

Więcej informacji o wkładkach topikowych NH DC na stronie JEAN MUELLER POLSKA






Typ: NH
Charakterystyka: gL/gG
Prąd znamionowy: 6-630A
Napięcie znamionowe: 1200V AC
Zwarciowa zdolność wyłączania: 50kA
Wielkości, wymiary: NH 1, 2, 3
Wg normy: IEC EN 60269, VDE 0636
Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości Cd i Pb
Zastosowanie: do ochrony kabli, przewodów, oświetlenia, urządzeń
Uwagi: uchwyty nieizolowane; wskaźniki zadziałania: u góry lub z wybijakiem u dołu
Producent: JEAN MÜLLER

Do pobrania
Wkładki topikowe NH 1200V gG JEAN MÜLLER PDF, 3 strony, 230 KB
Wkładki topikowe NH 1200V gG z wybijakiem JEAN MÜLLER PDF, 3 strony, 230 KB

Więcej informacji o wkładkach topikowych NH 1200V gG na stronie JEAN MUELLER POLSKA






Typ: NH
Charakterystyka: gPv
Prąd znamionowy: 63-315A
Napięcie znamionowe: 1100V DC
Wielkości, wymiary: NH 1, 2, 3
Wg normy: IEC EN 60269-4
Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości Cd i Pb
Zastosowanie: do urządzeń fotowoltaiczmych
Uwagi: uchwyty nieizolowane
Producent: JEAN MÜLLER

Do pobrania
Wkładki topikowe NH DC 750V JEAN MÜLLER PDF, 3 strony, 250 KB
Wkładki topikowe NH 1000V DC gPV JEAN MÜLLER PDF, 2 strony, 168 KB
Wkładki topikowe NH 1100V DC gPV JEAN MÜLLER PDF, 3 strony, 280 KB

Więcej informacji o wkładkach topikowych NH gPv na stronie JEAN MUELLER POLSKA







Typ: NH z przekładnikami
Charakterystyka: gL/gG, gTr
Prąd znamionowy: 80-1443A
Napięcie: 400V AC
Wielkości: NH 1-4a
Przekładniki dwuzakresowe:
od 300/150/5A do 1200/600/5A
Zastosowanie: serwisowe do pomiarów prądu, zmniejszony korpus
wraz z przekładnikiem odpowiada wielkości standardowej

Do pobrania
Wkładki topikowe z przekładnikami 400V AC gTr JEAN MÜLLER

PDF, 3 strony, 298 KB

Wkładki topikowe z przekładnikami 400V AC gG JEAN MÜLLER PDF, 3 strony, 307 KB




Typ: NH Serwisowe
Charakterystyka: gR
Prąd znamionowy: 63-400A
Napięcie: 500V AC
Wielkości: NH1 i NH2
Zwarciowa zdolność wyłączania: 120kA
Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości Cd i Pb
Zastosowanie:
wkładki do prac pod napięciem
mają dużo krótszy czas zadziałania niż typowe gG,
ograniczają ewentualny łuk elektryczny

Do pobrania
Wkładki topikowe serwisowe 500V AC gR JEAN MÜLLER

PDF, 3 strony, 257 KB









Typ: Cylindryczne
Charakterystyka: gF/gG, gL/gG i aM
Napięcie: 400, 500 i 690V AC
Prąd znamionowy: 0,25-125A
Prąd wyłączalny: 20-120kA
Wymiary: 8x32, 10x38, 14x51, 22x58 mm
Wykonanie: z i bez indykatora
Normy: IEC 60269-2-1, NFC 63.213 i UNE 21.103
Zastosowanie: w przemyśle



Do pobrania
Wkładki topikowe 10x38 500V AC gG JEAN MÜLLER PDF, 2 strony, 290 KB
Wkładki topikowe 14x51 690V AC gG JEAN MÜLLER PDF, 2 strony, 310 KB
Wkładki topikowe 22x58 690V AC gG JEAN MÜLLER PDF, 2 strony 330 KB
Wkładki topikowe 8x32 400V AC gG FERRAZ PDF, 3 strony, 346 KB
Wkładki topikowe 10x38 400V, 500V, 690V AC gG FERRAZ PDF, 2 strony, 409 KB
Wkładki topikowe 14x51 AC gG FERRAZ PDF, 3 strony, 228 KB
Wkładki topikowe 22x58 500V, 690V AC gG FERRAZ PDF, 3 strony, 363 KB
Wkładki topikowe 14x51 aM FERRAZ PDF, 3 strony, 1 MB
Wkładki topikowe 22x58 aM FERRAZ PDF, 2 strony, 900 KB

Więcej informacji o wkładkach topikowych cylindrycznych na stronie JEAN MUELLER POLSKA







Wkładki topikowe 14x51 440V DC gLTyp: 14x51, 22x58, 27x60 440V DC gL
Charakterystyka:
gL
Prąd znamionowy: 2-160A
Napięcie znamionowe: 440V DC lub 500V AC
Zwarciowa zdolność wyłączania: 100kA L/R=30 ms
Wielkość: 14x51, 22x58, 27x60 mm
Producent: MERSEN (FERRAZ SHAWMUT)





Do pobrania
Wkładki topikowe 14x51 440V DC gL PDF, 2 strony, 1060 KB
Wkładki topikowe 14x51 440V DC gL (język angielski) PDF, 2 strony, 80 KB
Wkładki topikowe 22x58 440V DC gL PDF, 2 strony, 1060 KB
Wkładki topikowe 22x58 440V DC gL (język angielski) PDF, 2 strony, 80 KB
Wkładki topikowe 27x60 440V DC gL PDF, 2 strony, 1060 KB
Wkładki topikowe 27x60 440V DC gL (język angielski) PDF, 2 strony, 80 KB

Więcej informacji o wkładkach topikowych 14x51 440V DC gL na stronie JEAN MUELLER POLSKA

Więcej informacji o wkładkach topikowych 22x58 440V DC gL na stronie JEAN MUELLER POLSKA

Więcej informacji o wkładkach topikowych 27x60 440V DC gL na stronie JEAN MUELLER POLSKA







Typ: D0
Charakterystyka: gG i aM
Prąd znamionowy: 2-100A
Napięcie znamionowe: 400V i 250V DC
Zwarciowa zdolność wyłączania: 50kA AC i 84A DC
Wielkości, wymiary: wg DIN 49522: D01, D02 i D03
Wg normy: IEC 60269-3-1, VDE 0636 część 41 i 301
Zastosowanie: do ochrony urządzeń niskonapięciowych, do obsługi przez osoby nieprzeszkolone
Uwagi: system obudów i tulejek uniemożliwia zainstalowanie niewłaściwych bezpieczników. Małe straty mocy.
Producent: JEAN MÜLLER, FERRAZ

Do pobrania
Wkładki topikowe D0 400V AC gG JEAN MÜLLER PDF, 3 strony, 225 KB
Rozłączniki izolacyjne D01 i D02 400V AC JEAN MÜLLER PDF, 4 strony, 1 MB
Gniazda bezpiecznikowe D01 i D02 400V AC JEAN MÜLLER PDF, 2 strony, 504 KB
Wkładki topikowe FERRAZ po angielsku PDF, 19 stron, 1 MB

Więcej informacji o wkładkach topikowych D0 na stronie JEAN MUELLER POLSKA







Typ: D
Charakterystyka: gL/gG i gF
Selektywność: przy stosowaniu wkładek FS w tych samych warunkach 1:1,25; poza tym 1:1,6
Prąd znamionowy: 2-200A
Napięcie znamionowe: 500, 690, 750 i 1200V AC, 400, 600, 750 i 1200V DC
Zwarciowa zdolność wyłączania: DII-DV: 50kA przy AC
i 8kA przy DC, NDZ: 4kA przy AC i 1,6kA przy DC
Wielkości, wymiary: wg DIN 49360, 49515 i 49369 - DII, DIII, DIV, DV i NDZ
Wg normy: IEC 60269-1, 3 i 3-1, VDE 0636 część 10, 30 i 31
Zastosowanie: do ochrony urządzeń niskonapięciowych, do obsługi przez osoby nieprzeszkolone
Uwagi: system obudów i tulejek uniemożliwia zainstalowanie niewłaściwych bezpieczników.

Do pobrania
Wkładki topikowe D 500V AC gG JEAN MÜLLER PDF, 3 strony, 300 KB
Wkładki topikowe D 690V AC gG JEAN MÜLLER PDF, 3 strony, 304 KB
Wkładki topikowe D 750V gF JEAN MÜLLER PDF, 3 strony, 291 KB
Wkładki topikowe D 1200V gF JEAN MÜLLER PDF, 3 strony, 290 KB
Strony katalogowe FERRAZ po angielsku PDF, 7 stron, 224 KB

Więcej informacji o wkładkach topikowych D na stronie JEAN MUELLER POLSKA







Typ: BS88-2
Charakterystyka: gG
Prąd znamionowy: 2-800A
Napięcie znamionowe: 415V AC i 250V DC
Zwarciowa zdolność wyłączania: 80kA
Wielkości, wymiary: A1 do A4, B1 do B4, C1 do C3, F1 do F2
Wg normy: IEC 60269-2 i BS 88-2
Zastosowanie: do ochrony urządzeń niskonapięciowych, oświetlenia, kondensatorów, akumulatorów
Uwagi: Mają dopuszczenie Asta20

Do pobrania
Strony katalogowe po polsku PDF, 6 stron, 1,5 MB
Strony katalogowe po angielsku PDF, 8 stron, 880 KB

Więcej informacji o wkładkach topikowych BS gG na stronie JEAN MUELLER POLSKA







Typ: BS88-2
Charakterystyka: gM
Prąd znamionowy: 20-315A
Napięcie znamionowe: 415V AC
Zwarciowa zdolność wyłączania: 80kA
Wielkości, wymiary: A1 do A4X, B1 do B3, F1
Wg normy: IEC 60269-2 i BS 88-2
Zastosowanie: do ochrony silników
Uwagi: Mają dopuszczenie Asta20



Do pobrania
Strony katalogowe po polsku PDF, 5 stron, 1,5 MB
Strony katalogowe po angielsku PDF, 3 strony, 640 KB

Więcej informacji o wkładkach topikowych BS gG na stronie JEAN MUELLER POLSKA








Typ: MASTERFUSE
Charakterystyka: gG
Prąd znamionowy: 1250-4800A
Napięcie znamionowe: 690V AC
Zwarciowa zdolność wyłączania: 160kA
Wielkości, wymiary: zgodne z rozdziałem V normy IEC 60269-2-1
Wg normy: IEC 60269-1 i 2
Zastosowanie: do ochrony urządzeń niskonapięciowych
Uwagi: można montować bezpośrednio do szyn zbiorczych



Do pobrania
Strony katalogowe po polsku PDF, 1 strona, 170 KB
Strony katalogowe po angielsku PDF, 3 strony, 300 KB

Więcej informacji o wkładkach topikowych gG MASTERFUSE na stronie JEAN MUELLER POLSKA
